项目名称：苏州英威腾电力电子有限公司电力监控系统

项目地点：苏州

项目简介：

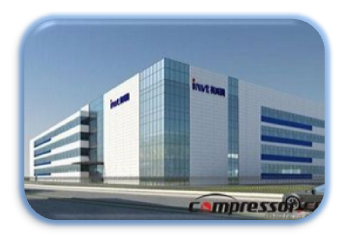

苏州英威腾电力电子有限公司位于苏州高新区科灵路78号（科技城）。

本监控系统主要实现对苏州英威腾电力电子有限公司变电所的10/0.4kV配电系统进行用电监控与电能管理；监控范围为变电所内的T1、T2变压器的低压进线柜、联络柜、馈线柜以及高压侧仪表和温控仪。该系统总计有109只仪表。

本电力监控系统监控主机安装在公司保卫室内，通讯信号通过公司内部局域网进行远距离传输。我们在监控主机上安装了ANST-800 电力监控系统，该系统分为三层结构，现场测控层由安装在高低压配电柜上的多功能仪表组成，经由9根RS485总线上传数据；网络通讯层由变电所内的串口服务器和局域网交换机等设备组成，其功能是连接现场测控层和系统管理层；系统管理层由主机、打印机、UPS等设备组成，这些设备均安装在保卫室（值班室）内。

    系统主要实现的监控功能：

1.       各回路的一次图显示，模拟显示并直观地查看现场配电柜设备情况；

2.       远程运行监控，不必去配电室，在监控室就可以看到各设备的遥信、遥测的数据情况；

3.       越限报警，设定某个报警限值后，系统将自动根据该值报警，避免频繁进入配电室查看仪表情况；

4.       仪表数据都存在数据库中，可根据需要查询某段时间某设备的运行情况，便于分析；

5.       远程抄表，对于各设备电能使用情况，只要在监控室轻点按钮就可抄到电能值，避免人工抄表的低效率，错误率高；

6.       各种遥测数据报表如电压、电流、功率等，可根据需要选择不同类型报表，以分析设备运行情况；

7.       事件故障记录，对操作事件和设备故障都存储在数据库中，可根据需要查询，便于分析排除故障。
