项目名称：天域大厦变电所能耗管理系统

项目地点：吴中区东吴北路东侧、吴中路南侧

项目简介：

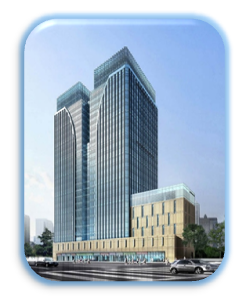

  吴中区天域大厦由苏州大地投资有限公司开发建设，位于苏州市吴中区东吴北路东侧，吴中东路南侧，用地面积为7406.7㎡，是一栋由商业（1-6层）、办公（7-14层）、酒店（15-22层）组成的双塔式的综合高层建筑。高度为98.75米，地上建筑面积为52764㎡（计容面积为48790㎡），地下部分由车库，宾馆、办公楼配套用房、设备用房组成，地下为两层，地下建筑面积10639㎡。

  配电室有低压进线4个回路、补偿4个回路、联络2个回路，出线回路采用多功能网络仪表；水泵房共计有三块水表。

  值班室监控主机安装ANST-800型能耗管理系统，本系统采用以太网传输数据，在配电室配置通讯管理机将配电室内和水泵房所有仪表采用屏蔽双绞线进行组网，再将数据通过网络交换机传送到配电值班室的监控机房。将分散在配电室和水泵房的所有仪表连接在一起，组成一个有机的整体，来实现对所有设备的监控、管理与维护。

 系统主要实现的监控功能：

1.各回路的一次图显示，模拟显示并直观的查看现场配电柜设备情况。

2.远程运行监控，不必去配电室，在监控室就可以看到各设备遥测、遥信的数据情况。

3.越限报警，设定某个报警限值后，系统将自动根据该值报警，避免频繁进入配电室查看仪表情况。

4.仪表数据都存在数据库中，可根据需要查询某段时间某设备的运行情况，便于分析。

5.远程抄表，对于各设备的电能使用情况，只要在监控室轻点按钮即可查看，避免人工抄表的低效率、错误率高。

6.各种遥测数据报表如电压、电流、功率等，可根据需要选择不同类型报表，以分析设备运行状况。

7.各种电能报表，日报、月报、年报可根据需要查询某一类型的报表，便于分析和计量，有利于节能。

8.事件故障记录，对操作事件和设备故障都存储在数据库中，可根据需要查询，便于分析排除故障。
